Capteur de pression FAP : rôle, symptômes et pannes

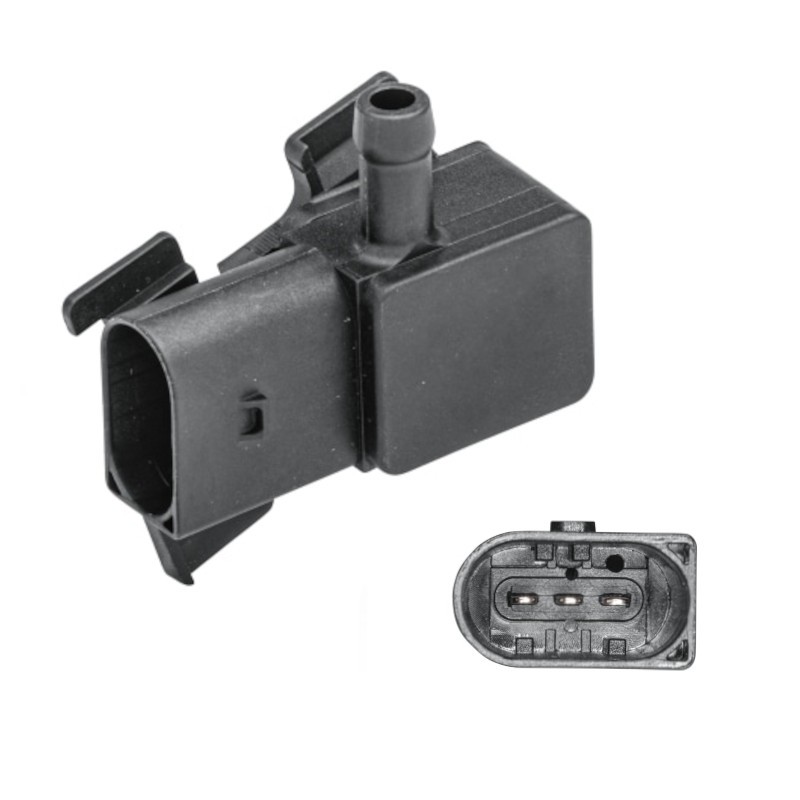

Le capteur de pression FAP, également appelé capteur de pression différentielle, mesure en continu la différence de pression entre l’entrée et la sortie du filtre à particules. Cette information permet d’évaluer le niveau d’encrassement du filtre à particules et d’assurer une gestion efficace des cycles de régénération.
En convertissant les variations de pression en signal électrique, ce composant transmet au calculateur moteur des données essentielles au bon fonctionnement du système antipollution. Un capteur défaillant ou une mesure incohérente peuvent perturber la stratégie de régénération et affecter les performances globales du véhicule.
Cet article vous aide à comprendre le rôle du capteur de pression FAP, son fonctionnement et les causes de dysfonctionnement les plus fréquentes. Vous y trouverez également le mode d’emploi pour remplacer vous-même cette pièce essentielle.
.
Quel est le rôle et le fonctionnement d’un capteur de pression FAP ?
.
Le rôle d’un capteur de pression et des transducteurs de pression en automobile
Un capteur de pression est un composant conçu pour réaliser la mesure de la pression, c’est-à-dire la mesure d’une quantité physique exercée par un fluide sur une surface donnée, généralement exprimée par unité de mètre carré.
Dans votre véhicule, son rôle est de transformer l’effet de la pression en un signal exploitable par le circuit électronique du moteur. Cette transformation repose sur un transducteur de pression, parfois aussi appelé transmetteur de pression, qui convertit une contrainte mécanique en information électrique.
.
Capteur de pression sur diesel et essence : pression des fluides et pression d’air identique ?
Ce principe de fonctionnement est identique sur les véhicules diesel comme sur les véhicules essence équipés d’un filtre à particules. Si le FAP est historiquement associé au diesel, les motorisations essence modernes disposent également de filtres spécifiques, appelés GPF .
Dans les deux cas, le capteur de pression joue le même rôle : fournir au calculateur une information fiable sur la circulation des gaz d’échappement afin d’optimiser le fonctionnement du système antipollution.
.
Capteur de pression absolue, capteur de pression relative et capteur de pression différentielle
Dans le cas du filtre à particules, le capteur ne mesure pas une pression isolée, mais compare deux valeurs. En instrumentation, on distingue plusieurs références de pression.
La pression absolue (fka capteur) correspond à une mesure réalisée par rapport au vide, tandis que la pression relative (fkg capteur) est mesurée par rapport à la pression atmosphérique, c’est-à-dire la pression ambiante au niveau de la mer.
Le capteur de pression FAP fonctionne différemment : il mesure une pression différentielle (fkc capteur), en comparant la pression en amont et en aval du filtre.
.
Pourquoi un capteur de pression différentiel est indispensable au FAP
Cette différence de pression permet d’identifier les pertes de charge générées par l’accumulation de suie dans le filtre. Plus l’écart augmente, plus le filtre est chargé.
Le capteur de pression différentiel utilisé pour le FAP est donc spécifiquement calibré pour cette fonction, avec une plage de pression adaptée aux gaz d’échappement.
.
Fiabilité, plage de pression et temps de réponse du capteur de pression
Ce type de capteur est conçu pour fournir des résultats précis, avec un temps de réponse rapide et une durée de vie compatible avec les contraintes automobiles, notamment la température de fonctionnement, les vibrations et l’environnement des gaz d’échappement.
Sa fonction est directement liée au contrôle de la pression dans le système antipollution, sans intervenir dans la régulation de la pression, qui reste gérée par le calculateur moteur.
.
Capteur de pression FAP, ou différentielle ? Est-ce la même chose ?
.
Capteur de pression différentiel : le principe utilisé pour le FAP
Dans le domaine automobile, le capteur de pression FAP repose sur un capteur de pression différentiel. Son principe est simple : comparer deux pressions distinctes afin de mesurer une différence de pression.
Cette mesure permet d’évaluer les pertes de charge générées par le filtre à particules et d’en suivre l’encrassement de manière fiable, indépendamment des conditions extérieures.
.
Capteur de pression FAP : une appellation fonctionnelle
Le terme « capteur de pression FAP » désigne l’usage du capteur plutôt que sa technologie. Il permet d’identifier clairement sa fonction dans le système antipollution.
Techniquement, il s’agit d’une sonde de pression dédiée à la pression des fluides gazeux issus de l’échappement. Il ne faut pas la confondre avec un capteur de pression hydraulique ou un capteur de pression d’eau, qui répondent à des contraintes et des environnements totalement différents.
.
Différence avec les autres capteurs de pression du véhicule : Capteur de pression absolue et capteur de pression relative
Un capteur de pression absolue mesure une pression par rapport au vide et intègre la pression atmosphérique. Un capteur de pression relative mesure une pression par rapport à une pression de référence, le plus souvent la pression ambiante.
Le capteur FAP fonctionne différemment : il ne mesure ni une valeur absolue ni une valeur relative, mais uniquement l’écart entre deux pressions internes au circuit d’échappement.
.
Pourquoi “différentielle” est le terme le plus précis
Le terme différentiel décrit précisément la fonction de la pression mesurée par le capteur FAP. L’objectif n’est pas de connaître une pression totale, mais de comparer deux points précis du système d’échappement afin d’obtenir une information exploitable sur l’état du filtre.
Dans un contexte automobile, les termes « capteur de pression FAP » et « capteur de pression différentielle » désignent donc la même pièce. Le premier est plus parlant pour l’utilisateur, le second plus juste d’un point de vue technique.
.
Où se situe le capteur de pression ?
.
Où se trouve le capteur de pression sur un véhicule équipé d’un FAP ou d'un GPF ?
Le capteur de pression FAP est généralement situé à proximité du filtre à particules, le plus souvent dans le compartiment moteur ou sur une paroi proche de la ligne d’échappement. Le capteur de pression FAP est relié au filtre à particules par des tuyaux de pression , aussi appelés durites de prise de pression
Il n’est pas directement exposé aux gaz, mais relié au filtre par deux conduites permettant de capter la pression en amont et en aval du FAP.
.
Pourquoi le capteur n’est pas monté directement sur le filtre a particules ?
Les gaz d’échappement atteignent des températures très élevées. Pour éviter toute dégradation prématurée, le capteur est volontairement positionné à distance et mesure la pression des fluides gazeux par l’intermédiaire des conduites.
Il analyse ainsi la pression d’air dans la ligne sans être en contact direct avec les gaz brûlants.
.

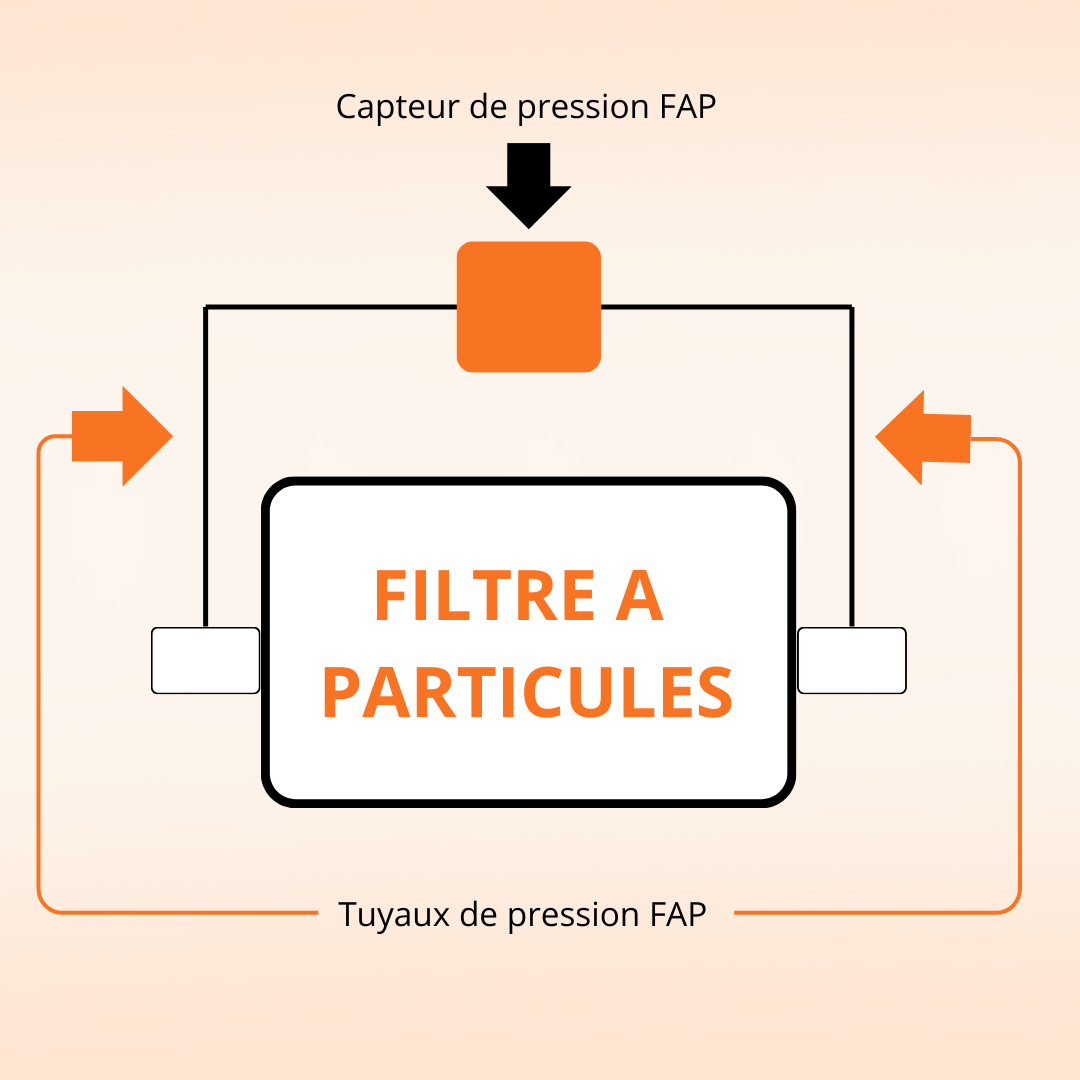

Deux prises de pression pour mesurer la différence de pression
Le capteur est relié au FAP par deux points de mesure. L’un capte la pression avant le filtre, l’autre après.
La comparaison de ces deux valeurs permet de calculer la différence de pression, indispensable pour identifier les pertes de charge liées à l’encrassement du filtre.
.
Comment tester un capteur de pression ?
.
Peut-on tester un capteur de pression soi-même ?
Dans la plupart des cas, il n’est pas possible de tester précisément un capteur de pression FAP sans outil de diagnostic . En revanche, il est possible de vérifier si le capteur fournit une information cohérente.
Un capteur fonctionnel doit réagir aux variations du fonctionnement moteur. Si le moteur tourne mais que l’information de pression reste inchangée, le capteur ou son environnement est probablement en cause.
.
Vérifier le capteur de pression différentielle et ses connexions
Le capteur de pression FAP mesure une différence de pression entre l’entrée et la sortie du filtre. Si l’une des deux conduites est bouchée, percée ou débranchée, la mesure devient incorrecte.
Avant d’incriminer le capteur, il est donc essentiel de contrôler l’état de ces conduites. Dans de nombreux cas, le problème vient de là plutôt que du capteur lui-même.
.
Quand le test ne suffit plus
Si les conduites sont en bon état mais que la mesure reste incohérente, le capteur ne permet plus un contrôle de la pression fiable.
À ce stade, le remplacement du capteur est généralement la solution la plus rapide et la plus sûre pour rétablir le bon fonctionnement du système antipollution.
.
Quels sont les symptômes d’un capteur de pression (ou sonde de pression) défectueux ?
.
Un voyant moteur ou antipollution lié à la pression
L’un des premiers signes d’un capteur de pression défectueux est l’ allumage du voyant moteur ou du voyant antipollution. Le calculateur détecte une incohérence dans la mesure de la pression et signale un défaut, même si le filtre à particules n’est pas forcément colmaté.
Ce voyant peut apparaître sans autre symptôme immédiat, ce qui rend le diagnostic difficile sans explication claire.
.
Une mauvaise lecture de la pression differentielle fkc capteur
Lorsque le capteur de pression FAP fonctionne mal, la différence de pression entre l’amont et l’aval du filtre est mal interprétée. Le système peut alors considérer que les pertes de charge sont trop élevées ou inexistantes.
Cette erreur empêche le moteur d’évaluer correctement l’état réel du FAP et entraîne une gestion incorrecte du système antipollution.
.
Perte de puissance et fonctionnement moteur dégradé
Sans contrôle de la pression fiable, le calculateur passe souvent le moteur en fonctionnement dégradé. Cela se traduit par une perte de puissance, des accélérations limitées ou un moteur qui semble étouffé.
Le système agit par sécurité, faute d’informations précises sur l’état du filtre à particules.
.
Régénération du FAP inefficace ou inexistante
Un capteur défectueux peut empêcher le déclenchement correct des phases de régénération du FAP. À l’inverse, il peut provoquer des régénérations trop fréquentes.
Dans les deux cas, le fonctionnement normal du filtre est perturbé, ce qui peut entraîner une dégradation progressive du système.
.
Où trouver un capteur de pression FAP pour mon véhicule ?
.
Sur catalyseur-auto.com, nous mettons à votre disposition une sélection de capteurs de pression FAP conçus pour répondre aux exigences des véhicules diesel et essence équipés d’un filtre à particules.
Vous pouvez accéder directement à notre page catégorie dédiée afin de trouver le capteur de pression correspondant à votre modèle et à votre motorisation.
Retrouvez votre capteur de pression FAP sur notre page catégorie dédiée : capteurs de pression FAP .
.
Comment remplacer votre capteur de pression FAP étape par étape
.
Le matériel nécessaire
Avant de commencer, assurez-vous de disposer du matériel indispensable. Une intervention bien préparée permet d’éviter les erreurs et garantit un bon contrôle de la pression après remplacement.
– Un capteur de pression FAP compatible avec votre véhicule
– Une clé ou un cliquet adapté à la fixation du capteur
– Un tournevis pour le connecteur ou le support, selon le montage
– Des gants de protection
– Un chiffon propre
– Un outil de diagnostic, si disponible
.
Dépose de l’ancien capteur de pression différentielle
– Coupez le moteur et laissez-le refroidir complètement
– Localisez le capteur de pression FAP
– Débranchez le connecteur électrique
– Repérez les deux durites de pression d’air
– Déconnectez les durites
– Dévissez et retirez le capteur
Cette étape doit être réalisée sans forcer afin de ne pas endommager les conduites.
.
Pose du nouveau capteur de pression FAP
– Positionnez le nouveau capteur à l’emplacement d’origine
– Revissez-le sans contrainte excessive
– Rebranchez les durites dans le bon ordre
– Reconnectez la prise électrique
Les capteurs de pression FAP reposent sur une membrane associée à un capteur piézorésistif. Un montage correct garantit une mesure fiable et durable.
.
Vérifications après remplacement
– Démarrez le moteur et vérifiez l’absence de fuite
– Assurez-vous que le moteur fonctionne normalement
– Effacez les codes défauts si possible
– Effectuez un essai routier
