Wastegate défectueuse : une cause fréquente des codes défaut catalyseur !

Il est fréquent de voir s’afficher un code défaut sur votre voiture, signalant un catalyseur défaillant. Pourtant, dans bien des cas, le catalyseur n’est pas réellement endommagé.
La cause la plus courante se cache souvent dans un autre composant : la Wastegate, une petite valve intégrée au turbo. Lorsqu’elle fuit ou se dérègle, elle perturbe la montée en température du pot catalytique et peut déclencher une alerte trompeuse.
Dans ce guide, nous faisons le point sur le rôle de la Wastegate, les raisons pour lesquelles elle peut fausser un diagnostic, et les solutions pour résoudre définitivement ce problème sans remplacer inutilement le catalyseur.

Qu'est-ce qu'une wastegate de turbo et quel est son rôle ?

La traduction :

La Wastegate, qu'on peut traduire par « soupape de décharge » ou « vanne de rejet », est un composant essentiel, vital même, du système turbo d’un moteur suralimenté. Dans le domaine automobile, on continue souvent à utiliser directement le terme anglais “Wastegate”, car c’est devenu un mot technique reconnu par les professionnels.

Le rôle de cette "soupape de décharge" turbo :

Son existence repose sur un besoin essentiel : éviter que la surpression générée par les gaz d’échappement ne mette à mal la turbine du turbo ou davantage le moteur lui-même. Il s’agit donc d’un régulateur de pression naturel, qui joue un rôle de protection tout en garantissant des performances optimales.

Dans les grandes lignes, cette vanne permet de détourner une partie des gaz d’échappement lorsque la pression interne devient supérieure à un seuil prédéfini. En ouvrant une dérivation avant la turbine, elle empêche l’accumulation d’une pression excessive qui risquerait d’endommager le turbocompresseur ou d’entraver son fonctionnement.

Plutôt 1.5 Dci ou Tsi ?

La wastegate est présente sur la plupart des moteurs équipés d’un turbocompresseur, qu’il s’agisse de moteurs essence ou diesel. Elle joue toujours le même rôle de régulation de la pression de suralimentation, mais son utilisation et son calibrage peuvent varier selon le type de motorisation.

Sur un moteur essence, la wastegate est essentielle pour éviter toute surpression qui pourrait entraîner un cliquetis ou même des dommages internes. Les moteurs essence, souvent plus sensibles aux hausses de température et de pression, nécessitent une régulation fine et rapide. La wastegate travaille donc de manière plus dynamique, s’ouvrant et se fermant fréquemment pour maintenir une pression stable et protéger le catalyseur ainsi que les composants internes.

Sur un moteur diesel, le principe reste le même, mais les pressions de suralimentation et les températures de combustion diffèrent. Les diesels fonctionnent naturellement avec des pressions plus élevées, et leur gestion d’air et de carburant les rend moins sensibles au cliquetis. De nombreux turbos diesel modernes utilisent aussi des géométries variables (VGT) qui régulent directement le flux des gaz sans nécessiter une wastegate traditionnelle. Lorsqu’une wastegate est présente, elle intervient principalement pour éviter des pics de pression soudains, mais elle est sollicitée différemment et moins fréquemment qu’en essence.

Wastegate externe ou interne : De quoi parle-t-on ?

On distingue généralement deux types de wastegate : la version "wastegate interne" et la version "wastegate externe". Cette différence tient principalement à leur conception et à leur positionnement sur le système de suralimentation.

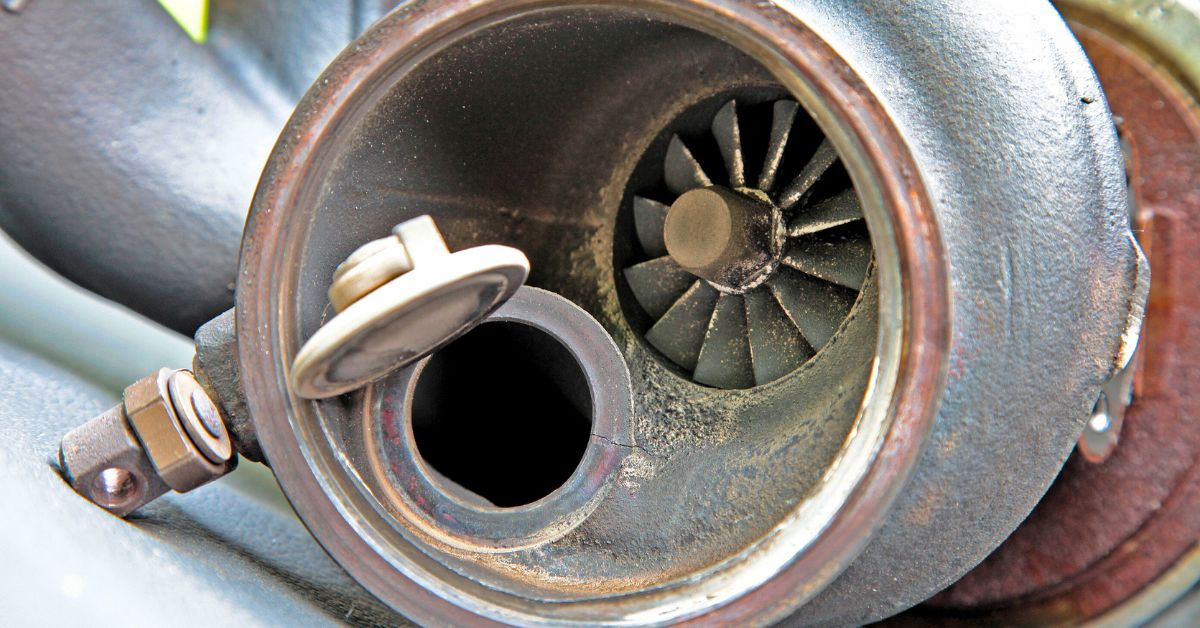

La wastegate interne est la plus répandue sur les véhicules de série. Intégrée directement dans le carter du turbo, elle occupe peu de place et offre une solution compacte. Son clapet est actionné par un petit levier relié à l’actionneur. Ce système répond parfaitement aux besoins de la majorité des moteurs standards, où les pressions de suralimentation restent modérées et bien maîtrisées.

À l’inverse, la wastegate externe est un composant séparé, installé en dehors du turbo. Elle est souvent utilisée sur des moteurs plus puissants ou préparés, capables de générer des pressions plus élevées. En étant dissociée du carter, elle dispose d’un clapet de plus grand diamètre et d’une commande plus robuste, ce qui lui permet de gérer un flux de gaz plus important. Elle offre ainsi une régulation plus précise et plus efficace, en particulier lorsque l’on recherche des performances optimisées ou que le turbo travaille à des régimes très soutenus.

Le choix entre interne et externe n’a donc rien d’anodin. Sur un moteur de route classique, la solution interne suffit largement. Mais dans le cadre d’une préparation ou d’une utilisation intensive, une wastegate externe devient presque indispensable pour éviter les surpressions et protéger à la fois le turbo et le moteur.

Fonctionnement d'une Wastegate turbo :

Le fonctionnement d’une wastegate repose sur un principe simple mais essentiel : contrôler la pression générée par les gaz d’échappement avant qu’ils n’entraînent la turbine du turbo. Dès que le moteur produit suffisamment de gaz pour atteindre la pression de suralimentation cible, la wastegate entre en action.

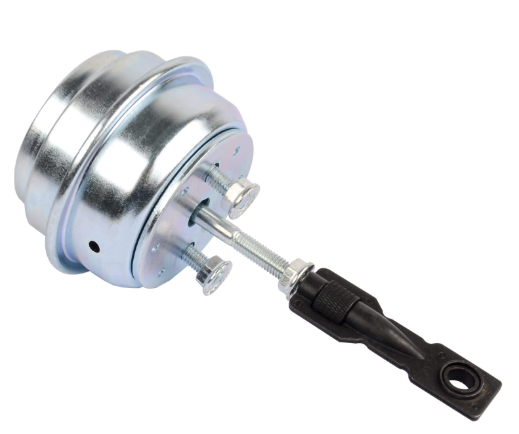

Elle est reliée à un actionneur, souvent muni d’une membrane et d’un ressort calibré. Lorsque la pression atteint un certain seuil, cette force vient comprimer le ressort et pousser le clapet de la wastegate pour l’ouvrir. Une partie des gaz d’échappement est alors dérivée directement vers la ligne, contournant la turbine. Cela permet de stabiliser la vitesse de rotation du turbo et d’empêcher une montée en pression trop importante.

Dans les systèmes les plus simples, cette régulation se fait uniquement de manière mécanique et pneumatique. Sur les véhicules récents, l’électronique vient compléter le dispositif avec un pilotage plus précis. Une commande électrique peut ajuster l’ouverture de la wastegate en fonction des besoins instantanés du moteur, assurant ainsi une gestion plus fine de la suralimentation et de la réponse à l’accélération.

Lorsque la wastegate est fermée, tous les gaz d’échappement passent par la turbine, ce qui permet d’augmenter la pression et la puissance disponible. Dès que le seuil est atteint, l’ouverture de la vanne limite cette pression pour protéger le moteur et maintenir un fonctionnement stable. Ce jeu permanent d’ouverture et de fermeture se fait en continu pendant la conduite, quasiment de façon imperceptible pour le conducteur, mais il est indispensable à la longévité du turbo et à l’efficacité globale du moteur.

Wastegate turbo défectueuse : quels symptômes avant un catalyseur HS ?

Lorsqu’un code défaut signale une défaillance du catalyseur , on pense spontanément que la pièce est endommagée ou qu’elle ne remplit plus correctement son rôle de dépollution. Pourtant, dans de nombreux cas, le problème ne vient pas du catalyseur. La wastegate peut être directement à l’origine de ce diagnostic erroné.

L’impact de la wastegate sur la température du catalyseur :

La wastegate a pour fonction de réguler la pression de suralimentation produite par le turbo. Lorsqu’elle fuit ou reste légèrement ouverte, elle diminue la quantité de gaz envoyée dans le système d’échappement. Cette perte de pression empêche le pot catalytique de chauffer correctement. Or, un catalyseur doit atteindre une température précise pour brûler efficacement les polluants.

Quand cette température n’est pas atteinte, le calculateur de la voiture considère que l’efficacité du catalyseur est réduite. Des voyants allumés sur le tableau de bord , et des codes défaut apparaissent alors, souvent compris entre P0420 et P0434, laissant penser à une panne du catalyseur. Dans la réalité, la pièce fonctionne encore parfaitement, mais la wastegate défectueuse fausse l’interprétation des sondes.

C'est pourquoi nous avons un bon nombre de demandes de garantie sur des pots catalytiques neufs, qui échouent. Notamment sur des motorisations 1.5 Blue HDi qui voient ce problème revenir très régulièrement. Il est essentiel de vérifier cette pièce avant toute demande.

Symptômes révélateurs d’une wastegate défaillante :

Avant même l’apparition d’un code défaut lié au catalyseur, certains signes peuvent alerter sur une wastegate fatiguée.

Vous remarquerez souvent des pertes de puissance lors des accélérations franches ou en montée. La montée en régime du moteur devient moins vive. Elles suivent généralement une poussée anormalement forte causée par une wastegate fermée.
Dans certains cas, un souffle anormal ou un sifflement inhabituel (bruit de fuite d'air qui apparaît particulièrement autour des 3000 tr/min) peut se faire entendre à proximité du turbo. Ces symptômes indiquent que le clapet de décharge de la wastegate ne joue plus correctement son rôle de régulation de la pression.
Une consommation aléatoire de carburant peut aussi faire partie des symptômes. votre voiture peut passer de 5L /100 à 14L/100 d'une fois à l'autre, sans modification de votre conduite ou du trajet.
Vous aurez sans doute un ralenti instable sur certains longs trajets. (le moteur très chaud provoque au fil du temps une dilatation de la wastegate, qui ne se ferme plus correctement).

Sur un moteur en bon état, la wastegate s’ouvre et se ferme rapidement pour maintenir le bon fonctionnement du turbo et protéger le moteur contre les surpressions. Lorsque la membrane ou le ressort de l’actionneur s’use, ou si le clapet reste légèrement ouvert à cause de dépôts de calamine ou d’une fuite mécanique, la pression de suralimentation diminue. Cette perte de pression entraîne non seulement une baisse de performance, mais aussi un réchauffement insuffisant du pot catalytique, pouvant générer un code défaut trompeur.

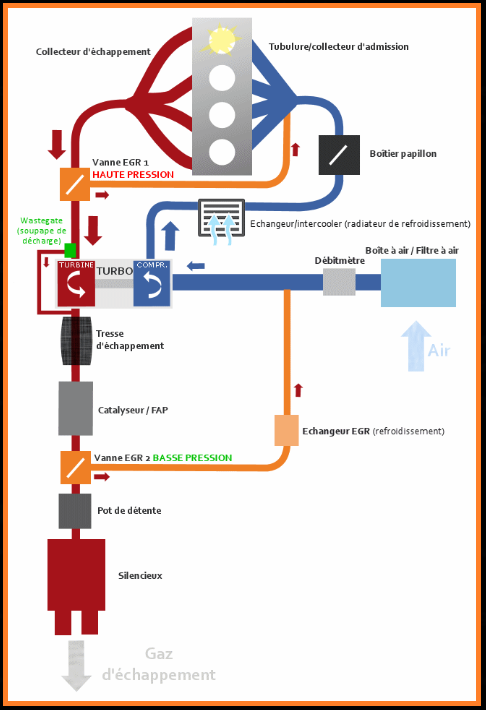

« Schéma original extrait du site fiches-auto.fr – Article "Fonctionnement détaillé du turbo" »

Pour confirmer qu’une wastegate est en cause, un diagnostic approfondi s’impose. Un mécanicien expérimenté contrôle visuellement l’état du clapet de décharge, la tige de la wastegate, vérifie l’actionneur pneumatique ou électrique, ainsi que l’étanchéité de la ligne de suralimentation. Des tests de pression et l’utilisation d’une pompe à dépression permettent de vérifier l’ouverture et la fermeture de la vanne. Si le mécanisme est grippé, si l’actionneur ne répond plus correctement ou si le turbo présente des signes d’usure avancée, le remplacement du turbo complet reste souvent la seule solution fiable pour rétablir une régulation de pression optimale et assurer la bonne efficacité du catalyseur.

Comment nettoyer, dégripper ou débloquer une wastegate ?

Dégripper une wastegate sans démontage du turbo

Dans certains cas, lorsque la wastegate n’est que légèrement grippée, il est possible d’intervenir directement sans déposer le turbo.

Moteur éteint et froid, localiser l’actionneur de wastegate et le levier du clapet de décharge.
Pulvériser un dégrippant adapté (type pénétrant haute température) sur l’axe du levier.
Actionner manuellement le levier plusieurs fois pour libérer les dépôts qui freinent le mouvement.
Après avoir pulvérisé un dégrippant, il faut manipuler manuellement la tige de la wastegate pour s’assurer qu’elle coulisse librement et que le clapet s’ouvre et se ferme correctement.
Après remontée en température du moteur, contrôler si les pertes de puissance ou les codes défaut ont disparu.

Cette solution est rapide mais reste temporaire. Elle fonctionne surtout lorsque l’encrassement est léger et que l’actionneur n’est pas endommagé.

Nettoyage ou débloquage d'une wastegate avec démontage du turbo

Quand la wastegate est fortement bloquée ou que les symptômes persistent, un démontage du turbo est souvent indispensable.

Déposer le turbo en suivant les procédures constructeur, en repérant les durites d’huile et de refroidissement.
Inspecter le clapet de décharge et l’axe de la wastegate.
Nettoyer les dépôts de calamine à l’aide d’une brosse métallique douce ou d’un produit nettoyant spécifique pour pièces turbo.
Si nécessaire, laisser tremper la pièce dans un solvant dégraissant pour dissoudre les résidus tenaces.
Lubrifier légèrement l’axe avant de remonter l’ensemble.
Vérifier le bon mouvement du clapet et la réponse de l’actionneur à l’aide d’une pompe à dépression ou d’un banc de test.

Cas d’une wastegate externe

Les wastegates externes sont plus accessibles et peuvent souvent être démontées seules.

Déposer la wastegate et démonter le corps pour accéder au clapet et au ressort.
Nettoyer soigneusement chaque élément avec un produit dégraissant adapté.
Contrôler l’état du ressort et de la membrane, les remplacer si nécessaire.
Remonter la wastegate et tester sa réponse avant de la réinstaller sur le circuit d’échappement.

Quand le nettoyage ne suffit pas

Si malgré un nettoyage complet la wastegate reste dure à manœuvrer, si l’actionneur ne parvient plus à tenir la pression ou si le turbo présente une usure générale (jeu dans l’axe, ailettes endommagées), le remplacement du turbo complet devient la seule solution fiable. Cela garantit une régulation de pression correcte et un bon fonctionnement du catalyseur sur le long terme.

Comment changer la wastegate sans remplacer le turbo ?

Sur de nombreux turbos modernes, la wastegate est intégrée directement au carter. Cela signifie qu’elle ne se démonte pas séparément : lorsque la tige de la wastegate est endommagée, grippée ou que son actionneur ne fonctionne plus, il faut généralement remplacer le turbo complet. Les fabricants ne proposent pas toujours la wastegate comme pièce détachée indépendante, ce qui rend la réparation isolée impossible dans la majorité des cas.

Il existe toutefois des exceptions. Sur certains modèles anciens ou sur des configurations avec wastegate externe, cette dernière est montée à part sur la ligne d’échappement. Dans ce cas, il est tout à fait possible de la démonter, de la réparer ou de la remplacer sans toucher au turbo. Cela reste cependant marginal sur les véhicules récents de série.

Comment éviter l’usure prématurée de la wastegate et protéger votre catalyseur

Une wastegate fatiguée ou grippée n’est pas une fatalité. Dans la majorité des cas, son vieillissement prématuré est lié à des conditions d’utilisation ou d’entretien que l’on peut corriger. Préserver la bonne santé de cette pièce, c’est aussi garantir le bon fonctionnement de votre turbo et la longévité de votre catalyseur.

Entretien régulier du turbo et de la wastegate

Un moteur turboalimenté exige une lubrification irréprochable. Des vidanges réalisées trop tardivement ou avec une huile de mauvaise qualité peuvent entraîner l’encrassement de l’actionneur et de la tige de la wastegate. Cet encrassement favorise le grippage du clapet de décharge et perturbe la régulation de pression. Il est recommandé de :

Respecter les intervalles de vidange préconisés par le constructeur et utiliser une huile adaptée au turbo.
Remplacer systématiquement les filtres à huile et à air pour éviter que des impuretés n’atteignent le mécanisme.
Vérifier régulièrement l’état des durites de suralimentation pour éviter les fuites d’air.

Qualité du carburant et style de conduite

Un carburant de mauvaise qualité ou riche en impuretés favorise la formation de calamine dans le système d’échappement, ce qui peut bloquer la wastegate. De même, une conduite trop souvent en sous-régime ou de courts trajets répétés empêchent le turbo et le catalyseur d’atteindre leur température optimale. Pour prolonger la durée de vie de la wastegate et du pot catalytique :

Utiliser un carburant conforme aux recommandations du constructeur.
Alterner les types de trajets et laisser le moteur atteindre sa température normale avant d’exiger de hautes performances.
Après une forte sollicitation du turbo, laisser le moteur tourner quelques instants au ralenti avant de couper le contact, afin d’éviter un arrêt brutal de la lubrification.

Contrôles préventifs

Lors des révisions ou en cas de perte de puissance légère, demander un contrôle du bon fonctionnement du turbo. Un mécanicien peut vérifier la mobilité de la tige de la wastegate, le clapet de décharge et l’actionneur pour détecter toute anomalie avant qu’elle ne devienne critique. Un simple dégrippage ou nettoyage précoce permet souvent d’éviter un remplacement coûteux du turbo et du catalyseur.
